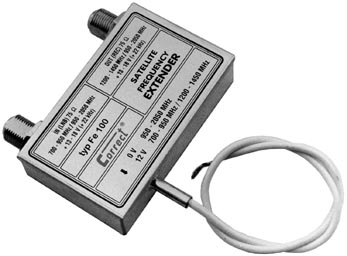

Kmitotov extender FE 100 slou pro rozen kmitotovho rozsahu satelitnho pijmae pro pjem druice ASTRA 1D. Poadovan kmitotov rozsah satelitnho pijmae je psmo sat. mezifrekvence od 950 MHz. Po pipojen extenderu FE 100 bude mono tmto satelitnm pijmaem pijmat signly ze satelitnho konvertoru (LNB) v psmu sat. mezifrekvence od 700 MHz. Extender zv kmitoet sat. program z druice ASTRA 1D o 500 MHz, to znamen, e tyto signly budete pijmat na sat. pijmai pi zapnutm extenderu na kmitotech 1200 - 1450 MHz. Pokud je extender vypnut, pen psmo sat. mezifrekvence bez tlumu a je mono pijmat pvodn naladn programy z jinch druic tak, jako by extender nebyl pipojen. Extender je napjen ze sat. pijmae a je prchoz pro pepnn polarizace pomoc zmny velikosti napjecho napt pro sat. konvertor (LNB) i pro pepnn rznch sat. rel a podobnch komponent sat. rozvod pomoc pepnacho kmitotu 22kHz i DiSEqC. Proudov odbr extenderu je mal a proto podstatn nezat sat. pijma.
Extender je mono zapnat pomoc napt 12 V, vyvedenho napklad z konektoru SCART na sat. pijmai a pipojenho na vodi vyveden z extenderu. Pokud je na tomto vstupu 12 V, je extender zapnut a umouje pjem druice ASTRA 1D. V ppad, e je na tomto vodii 0 V, je extender vypnut. Nkter pijmae maj na dlkovm ovldn tlatko TV /SAT (nap. AMSTRAD apod.), kterm je mono ovldat extender zapojen vstupnm kablkem do konektoru SCART (pin . 8 - 0 / 12 V) na sat. pijmai. Jin typy sat. pijma maj vstup ovldacho napt 0 / 12 V vyveden na vstupn svorku na zadnm panelu pro pepnn rznch sat. rel apod. (nap. GRUNDIG apod.) Tento vstup je mono pout pro ovldn sat. extenderu FE 100. Kostra (mnus pl) je propojen pes koaxiln kabel.
V ppad, e nen sat. pijma vybaven vstupem ovldacho napt 0 / 12 V, je nutno toto napt zskat napklad z napjecho zdroje a pes spna toto napt pivst k extenderu. Plus pl napjecho zdroje bude pipojen na vodi vyveden z extenderu a mnus pl z napjecho zdroje bude pipojen na krabiku extenderu (kostra). Dalm, vhodnjm eenm je v tto situaci pouit extenderu typu FE 440, kter je ovldn jakmkoli dlkovm infra ovladaem od sat. pijmae, videorekordru, TV pijmae apod. Extender FE 100 pipojte pomoc satelitnch konektor typu F tak, e jeho vstup (IN) je pipojen ke koaxilnmu kabelu od satelitnho konvertoru (LNB). Vstup extenderu FE 100 oznaen na ttku jako OUT pipojte do vstupu satelitnho pijmae.
|
|
